IC-LOGIC Microchips in Sulzbach

Erfolgsgeschichten

Unsere Produkte finden Anwendungen in den Bereichen Consumer, Industrial, Automotiv und Avionics.

Folgende ASIC-Entwicklungen wurden in den letzten Jahren von unseren Ingenieuren realisiert. Im Bereich Consumer: ein UMTS Modem, einen VoIP / ISDN Controller, einen Voice & Video over IP Processor, einen DVD-Recorder Chip, einen Fingerprint Sensor sowie ein Key und ein Lock ASIC für elektronische Türschlösser. Im Bereich Industrial: zwei Motor Controller ASICs, mehrere MMC / SD Card Controller sowie ein Druck Sensor Processor ASIC. Im Bereich Automotive: ein High Speed Multimedia Controller und ein Mixed Signal (analog, digital und high voltage) ASIC. Im Bereich Avionics wurden zwei CMOS Image Sensor ASICs sowie ein 4 Kanal 4 Quadranten Analog Multiplizierer.

Nachfolgende Informationen dienen zur besseren Einschätzung der jeweiligen Projekte bezgl. Projektdauer, Projektumfang und Komplexität.

“FIRST-TIME-RIGHT” Entwicklungsbeispiele

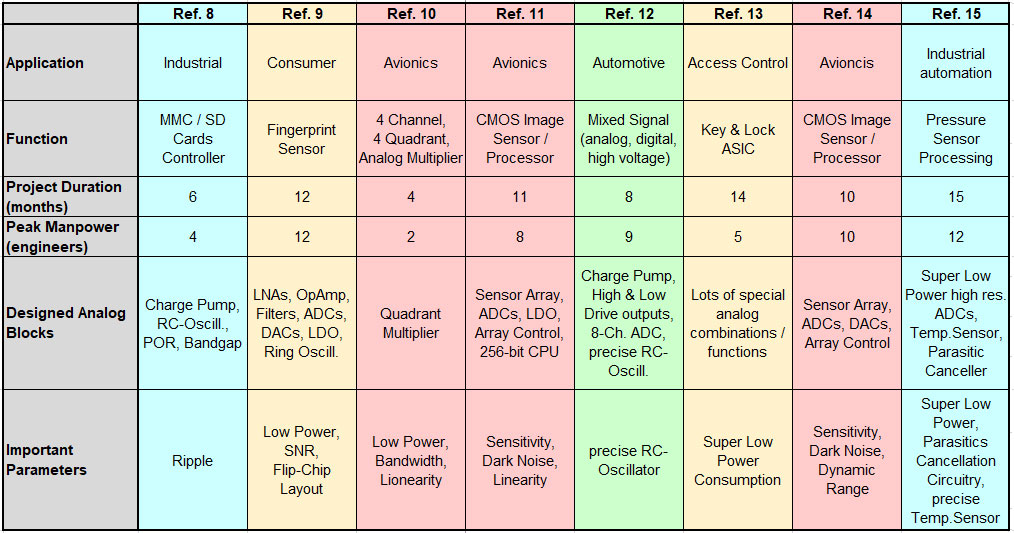

Analog Entwicklungsbeispiele

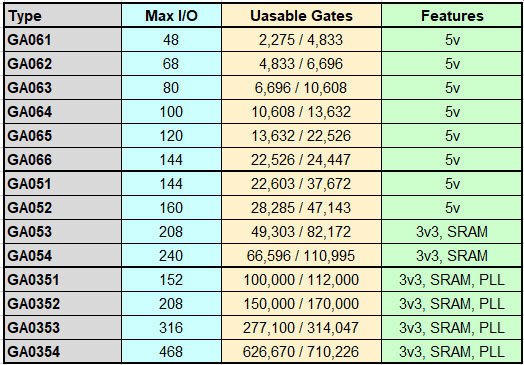

FPGA zu ASIC Konvertierung

Um zu klei­nen Ein­mal­kos­ten ein nied­rig kom­ple­xes FPGAs schnell und zu­ver­läs­sig in ein kos­ten­güns­ti­ges ASIC zu konvertieren, emp­feh­len wir nach­fol­gend auf­ge­lis­te­te, vor-ge­fer­tig­te Gate Ar­rays:

IP CORES

Die IC-LOGIC entwickelt derzeit einen modularen, high speed und high resolution ADC, der bei 40 MS/s ein SNR (Signal Noise Ratio) von 90 dB erfüllen soll. Mit modular meinen wir, dass man diesen IP-Core auch bei höheren Abtastraten laufen lassen kann, dafür aber ein kleineres SNR erhält. Ein erstes Ziel nach Fertigstellung ist, damit low power single Chip Radars für Kunden und passend zu deren speziellen Anforderungen zu realisieren.

Beispiel ASIC-Projekte

In Volumen-Produktion

  • Applikation: High speed, high sensitive and low noise CMOS Image Sensor including an on-chip 256-bit CPU for video processing.
  • Prozess-Technologie: 180nm Bulk/CIS
  • Qualifikation: Luftfahrt (Kundenspezifische Anforderungen)
Asic Solutions Tabelle
  • Prozesstechnologie: 130 nm BCD
  • Schlafmodus <50 uA
  • Automobilqualifikation AEC-Q100
Referenz Bild

In Volumen-Produktion

  • Applikation: Infotainment SOC (combined data throughput >20 Gbps, SMP-able CPUs).
  • Prozess-Technologie: 65nm Bulk
  • Qualifikation: Automotive AEC-Q100
Asic Solutions Tabelle

Machbarkeitsstudien

Drahtloser, robuster & Langstrecken Video- / Daten-Link

Hauptmerkmale

  • Ideale Lösung für die Fernübertragung von Bildern und Videos sowie um Luftfahrzeuge fern zu steuern

Reichweiten

  • >55 km überm Meer
  • bis zu 80 km bei Sichtverbindung
  • Robustheit bei Nicht-Sichtverbindung und bei mobilen Anwendungen

Flexibilität

  • Software Defined Radio Technologie wurde angewendet, um Sichtverbindungen und Nicht-Sichtverbindungen zu optimieren

  • Punkt zu Multipunkt Verbindungen sind möglich

  • Anpassung an alle Lizensierten und unlizenzierten Frequenzen im Bereich 70 MHz bis < 6 GHz sind machbar

Kompakt

  • Eine Verbindung unterstützt Video, Telemetrie, Control & Command
  • Klein und Energiesparend

Mini-Radar

  • Herzrhythmus-Messung
  • Müdigkeits-Überwachung
  • Sitzbelegungs-Erkennung
  • Hindernis-Erkennung
  • Entfernungs-Messung
Asic Solutions Beispiel

Radar Module (RF & Base-Band ASICs)
